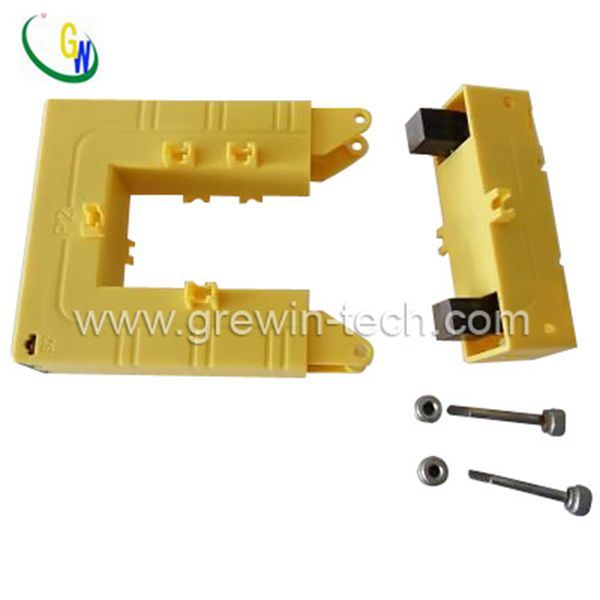

La serie CTSB GREWIN di trasformatori di corrente a nucleo diviso è progettata per un'installazione rapida e semplice. Il design a nucleo diviso consente misurazioni della corrente senza contatto tramite induzione del campo magnetico senza scollegare cavi o circuiti della barra collettrice per l'installazione TC. Questo metodo consente una misurazione della corrente più sicura, facile e portatile.

1. Applicazioni:
Corrente, potenza, energia, dispositivi di monitoraggio;
Dispositivi di protezione relè;
Dispositivi di correzione del fattore di potenza.

2. Specifiche:
Corrente primaria nominale: 100-5000AAC;
Corrente nominale secondaria: 5  O 1 AAC;
Carico nominale: 1, 2.5, 5.0, 10, 30 VA;
Precisione: Classe 0.5, 1.0, 3.0;

Corrente termica nominale a breve termine (Ith): 20 poll
Corrente dinamica nominale (Idyn): 2, 5 Ith;
Materiale del contenitore: Ignifugo UL con grado di protezione 94-V0;
Tensione massima per apparecchiature um (RMS): 720 V c. A.;
Tensione nominale di resistenza potenza-frequenza;
(RMS): 3, 000 Vac
Gamma di frequenza: 50 Hz;
Temperatura di esercizio: Da -15 a gradi;
Standard: IEC 60044-1.

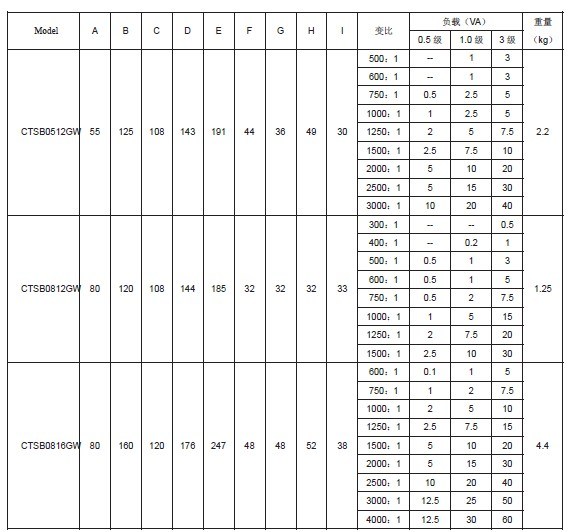

Trasformatore di corrente a nucleo diviso serie GWCTSB    (specifiche)
Corrente nominale primaria	100-5000Aac
Corrente nominale secondaria:	5 o 1Aac
Carico nominale	1, 2.5, 5.0, 10, 30 VA
Precisione	Classe 0.5, 1.0, 3.0
Corrente termica nominale a breve termine (Ith)	20 poll
Corrente dinamica nominale (Idyn)	2.5Inesimo
Materiale del contenitore	Classe di protezione ignifuga UL 94-V0
Tensione massima per um apparecchiatura (rms)	720 V c. A.
Tensione nominale di resistenza potenza-frequenza (rms)	3, 000 V c. A.
Gamma di frequenza:	50 Hz
Temperatura di esercizio	Da -15ºC a 50ºC
Standard	IEC 60044-1
Accessori	Fornito con piedini per il montaggio su base, se necessario
Certificazione	Conformità RoHS con approvazione CE& ETL



Trasformatore di corrente a nucleo diviso serie GWCTSB    (caratteristiche)

A basso costo

5 misure standard

Design a nucleo diviso, installazione più semplice e sicura e portatile

Trasformatore di corrente a nucleo diviso serie GWCTSB      (applicazioni)

Corrente, potenza, energia, dispositivi di monitoraggio

Dispositivi di protezione relè

Dispositivi di correzione del fattore di potenza

2.0. 5-600A 0, 333V trasformatore split con ETL

TIANJIN GREWIN TECHNOLOGY CO., LTD
Trasformatore di corrente a nucleo diviso serie GWSCCTA
Numero di parte	Ingresso nominale(A)	Seconda uscita (V)	Classe di precisione	Corrente primaria limite (A)	Classe di precisione	Frequenza (Hz)	OutlineDimensions ID-L-W-H(mm)	Peso unitario	Rapporto di virata	Cavo di uscita
GWSCCT681B-005	5 10 15	0.333	1.0 3.0	-	-	50-400	5.0-25.0-22.5-34.5	30 g.	3000: 1	filo (1 m)
GWSCCT681B-010	5, 10, 20, 50, 75	0.333	1.0 3.0	120	5P 10P	50-400	10-29.4-26.4-41.7	50 g.	3000: 1	filo (1 m)
GWSCCT681B-016	75, 100, 150	0.333	0.5 1.0	300	5P 10P	50-400	16-36.9-39.2-52.9	100 g.	3000: 1	filo (1 m)
GWSCCT681B-024	100, 150, 200, 250	0.333	0.5 1.0	540	5P 10P	50-400	24-51.2-47-70.2	250 g	3000: 1	filo (1 m)
GWSCCT681B-035	200, 300, 400, 600	0.333	0.5 1.0	600	5P 10P	50-400	35-65.8-51.2-83.5	400 g.	3000: 1	filo (1 m)

  3. SCCT667D trasformatore di corrente a nucleo diviso

	MFG		Ingresso nominale						Dimensioni (mm)
					Uscita (A)	Precisione
	N/P		(A)				ø			R	B		C
	SCCT667D-025		50 A.		1 A/5 A.	0.5, 1.0, 3.0	25			173	105		56
	SCCT667D-032		100-630A		1 A/5 A.	0.5, 1.0, 3.0	32			206	112		56
	SCCT667D-045		100 A.		1 A/5 A.	0.2, 0.5, 1.0	45			193	125		56
	SCCT667D-055		100-1200A		1 A/5 A.	0.2, 0.5, 1.0	55			180	135		56
	SCCT667D-065		100-1500A		1 A/5 A.	0.2, 0.5, 1.0	65			203	145		56
	SCCT667D-080		200-2000A		1 A/5 A.	0.2, 0.5, 1.0	80			228	160		56
	SCCT667D-100		500-3000A		1 A/5 A.	0.2, 0.5, 1.0		100		248	180		56

  4. SCCT731 trasformatore di corrente a nucleo diviso
Selezione tipo (uscita  : 1 a/5 a)

N/P leva multifunzione	Ingresso nominale (A)	Uscita (A)	Precisione	Dimensioni (mm)
				R	B	C	D	E	F	G	H	IO
SCCT731A(23)	100 A.	1 A/5 A.	0.5, 1.0, 3.0	20	30	50	88	104	34	41	40	31
SCCT731B(58)	250 A.	1 A/5 A.	0.5, 1.0, 3.0	50	80	78	114	145	32	32	33	33
SCCT731C(88)	250 A.	1 A/5 A.	0.5, 1.0, 3.0	80	80	108	144	145	32	32	33	33
SCCT731D(812)	500-1500A	1 A/5 A.	0.5, 1.0, 3.0	80	120	108	144	185	32	32	33	33
SCCT731E(814)	600-5000A	1 A/5 A.	0.5, 1.0, 3.0	80	140	122	176	228	47	47	53	38
SCCT731F(816)	800-5000A	1 A/5 A.	0.5, 1.0, 3.0	80	160	120	176	246	48	48	53	38
SCCT731G(36)	100-3000A	1 A/5 A.	0.5, 1.0, 3.0	30	60	88	132	131	49	36	55	43
SCCT731H(513)	100-4000 A.	1 A/5 A.	0.5, 1.0, 3.0	55	130	80	125	195	35	30	53	35
