Descrizione del prodotto
Descrizione del prodotto
1. Immagini del prodotto
2. Caratteristiche:
A basso Costo
Anima in acciaio al silicio orientata a laminazione a freddo avvolta, senza traferro, avvolgimento secondario ondulato uniforme, Piccola perdita di flusso
Più di 7 Dimensioni
Uscita secondaria 5.0, 1, 0Aac Disponibile
3. Applicazioni:
Dispositivi di monitoraggio di corrente, alimentazione, energia
Dispositivo di protezione relè
4. Specifiche:
Materiale del guscio: PBT o ABS
Temperatura di esercizio: Da -25 a +55º C, da -40 a +85º C Opzionale
Tensione d'esercizio: 600 V c. A.
Frequenza: 50-400 Hz
Conformità RoHS • Approvazione CE
Conforme allo standard ANSI
Requisiti di sicurezza: È severamente vietato aprire L'avvolgimento secondario
5. Dettagli dei dati
| APERTURA DEL FINESTRINO DIMENSIONI R | SERIE | DIMENSIONSINKO(mm) | CONFORME a IEC60044-1@ 50/60 Hz | ||||||||||
B | C | D | E | F | G | RAPPORTO DI VIRATA | 2, 5 VA | 5 VA | 12, 5 VA | 22, 5 VA | 50 VA | ||
0.64 (16.3) | 16 | 1.99 (50.5) | 1.24 (31.5) | 1.99 (50.5) | 60: 5 | 3.0 | -- | -- | -- | -- | |||
| 75: 5 | 3.0 | -- | -- | -- | -- | ||||||||
| 80: 5 | 3.0 | -- | -- | -- | -- | ||||||||
| 100: 5 | 1.0 | -- | -- | -- | -- | ||||||||
| 120: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| 125: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| 150: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| 200: 5 | 0.2 | 0.5 | -- | -- | -- | ||||||||
| 250: 5 | 0.2 | 0.5 | -- | -- | -- | ||||||||
1.0 (25.4) | 25 | 2.50 (69.0) | 1.75 (44.5) | 2.56 (65.0) | 50: 5 | 5.0 | -- | -- | -- | -- | |||
| 60: 5 | 3.0 | -- | -- | -- | -- | ||||||||
| 75: 5 | 3.0 | 3.0 | -- | -- | -- | ||||||||
| 80: 5 | 1.0 | 3.0 | -- | -- | -- | ||||||||
| 100: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| DIMENSIONI APERTURA FINESTRA R | SERIE | DIMENSIONI in pollici (mm) | CONFORME ALLO STANDARD IEC60044-1 | ||||||||||
B | C | D | E | F | G | RAPPORTO DI VIRATA | 2, 5 VA | 5 VA | 12, 5 VA | 22, 5 VA | 50 VA | ||
1.0 (25.4) | 25 | 2.50 (69.0) | 1.75 (44.5) | 2.56 (65.0) | 120: 5 | 1.0 | 1.0 | -- | -- | -- | |||
| 125: 5 | 0.5 | 1.0 | -- | -- | -- | ||||||||
| 150: 5 | 0.5 | 1.0 | 3.0 | -- | -- | ||||||||
| 200: 5 | 0.2 | 0.5 | 1.0 | -- | -- | ||||||||
| 250: 5 | 0.2 | 0.5 | 1.0 | -- | -- | ||||||||
| 300: 5 | 0.2 | 0.2 | 0.5 | 1.0 | 3.0 | ||||||||
1.56 (39.6) | 39 | 4.0 (101.5) | 1.10 (27.9) | 3.61 (91.8) | 3.88 (98.6) | 0.27 (6.9) | 0.44 (11.2) | 100: 5 | 1.0 | -- | -- | -- | -- |
| 150: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| 200: 5 | 0.5 | 0.5 | -- | -- | -- | ||||||||
| 250: 5 | 0.5 | 0.5 | 1.0 | -- | -- | ||||||||
| 300: 5 | 0.2 | 0.2 | 1.0 | -- | -- | ||||||||
| 400: 5 | 0.2 | 0.2 | 0.5 | 3.0 | -- | ||||||||
| 500: 5 | 0.2 | 0.2 | 0.5 | 1.0 | -- | ||||||||
| 600: 5 | 0.2 | 0.2 | 0.5 | 1.0 | -- | ||||||||
| 750: 5 | 0.2 | 0.5 | 0.5 | 0.5 | -- | ||||||||
| 800: 5 | 0.2 | 0.2 | 0.2 | 0.2 | -- | ||||||||
| 1000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | -- | ||||||||
| 1200: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
2.06 (52.3) | 52 | 4.25 (108.0) | 1.10 (27.9) | 3.88 (98.6) | 0.25 (6.4) | 0.31 (7.9) | 100: 5 | 2.0 | -- | -- | -- | -- | |
| 150: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| 200: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| 250: 5 | 0.5 | 0.5 | 3.0 | -- | -- | ||||||||
| 300: 5 | 0.5 | 0.5 | 1.0 | 3.0 | -- | ||||||||
| 400: 5 | 0.2 | 0.2 | 0.5 | 1.0 | -- | ||||||||
| 500: 5 | 0.2 | 0.2 | 0.5 | 1.0 | -- | ||||||||
| 600: 5 | 0.2 | 0.2 | 0.5 | 0.5 | 1.0 | ||||||||
| 750: 5 | 0.2 | 0.2 | 0.5 | 0.5 | -- | ||||||||
| 800: 5 | 0.2 | 0.2 | 0.5 | 0.5 | -- | ||||||||
| 1000: 5 | 0.2 | 0.2 | 0.2 | 0.5 | -- | ||||||||
| 1200: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 1500: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
2.50 (63.5) | 63 | 5.15 (130.9) | 1.10 (27.9) | 4.76 (121 | 5.4 ) (137) | 0.28 (7.1) | 0.65 (16.5) | 100: 5 | 3.0 | -- | -- | -- | -- |
| 150: 5 | 1.0 | 3.0 | -- | -- | -- | ||||||||
| 200: 5 | 0.5 | 1.0 | -- | -- | -- | ||||||||
| 250: 5 | 0.5 | 1.0 | 1.0 | -- | -- | ||||||||
| 300: 5 | 0.5 | 0.5 | 1.0 | 3.0 | -- | ||||||||
| 400: 5 | 0.2 | 0.2 | 0.5 | 1.0 | -- | ||||||||
| 500: 5 | 0.2 | 0.2 | 0.5 | 1.0 | -- | ||||||||
| 600: 5 | 0.2 | 0.2 | 0.5 | 0.5 | 1.0 | ||||||||
| 750: 5 | 0.2 | 0.2 | 0.5 | 0.5 | 1.0 | ||||||||
| 800: 5 | 0.2 | 0.2 | 0.5 | 0.5 | 1.0 | ||||||||
| 1000: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 1.0 | ||||||||
| 1200: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 1500: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 1600: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
3.25 (82.6) | 82 | 5.75 (146.0) | 1.25 (31.7) | 200: 5 | 1.0 | 1.0 | -- | -- | -- | ||||
| 250: 5 | 0.5 | 1.0 | 3.0 | -- | -- | ||||||||
| 300: 5 | 0.5 | 0.5 | 1.0 | 3.0 | -- | ||||||||
| 400: 5 | 0.2 | 0.5 | 1.0 | 1.0 | -- | ||||||||
| 500: 5 | 0.2 | 0.2 | 0.5 | 1.0 | 3.0 | ||||||||
| 600: 5 | 0.2 | 0.2 | 0.5 | 1.0 | 1.0 | ||||||||
| 750: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 1.0 | ||||||||
| DIMENSIONI APERTURA FINESTRA R | SERIE | DIMENSIONI in pollici (mm) | CONFORME a IEC60044-1 @ 50 Hz | ||||||||||
B | C | D | E | F | G | RAPPORTO DI VIRATA | 2, 5 VA | 5 VA | 12, 5 VA | 22, 5 VA | 50 VA | ||
3.25 (82.6) | 82 | 5.75 (146.0) | 1.25 (31.7) | 800: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 1.0 | ||||
| 1000: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 0.5 | ||||||||
| 1200: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 0.5 | ||||||||
| 1500: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 0.5 | ||||||||
| 1600: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 0.5 | ||||||||
| 2000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 2500: 5 | 0.2 | 0.2 | 0.2 | 0.2 | -- | ||||||||
| 3000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | -- | ||||||||
| 3200: 5 | 0.2 | 0.2 | 0.2 | 0.2 | -- | ||||||||
| 4000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | -- | ||||||||
4.25 (108.0) | 1A | 6.75 (171.5) | 1.25 (31.7) | 200: 5 | 1.0 | 1.0 | -- | -- | -- | ||||
| 250: 5 | 1.0 | 1.0 | -- | -- | -- | ||||||||
| 300: 5 | 0.5 | 0.5 | 1.0 | 3.0 | -- | ||||||||
| 400: 5 | 0.5 | 0.5 | 1.0 | 1.0 | 3.0 | ||||||||
| 500: 5 | 0.2 | 0.2 | 0.5 | 1.0 | 3.0 | ||||||||
| 600: 5 | 0.2 | 0.2 | 0.5 | 0.5 | 1.0 | ||||||||
| 750: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 800: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 1000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 1200: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | ||||||||
| 1500: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 0.5 | ||||||||
| 1600: 5 | 0.2 | 0.2 | 0.2 | 0.5 | 0.5 | ||||||||
| 2000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||||||
| 2500: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||||||
| 3000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||||||
| 3500: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||||||
| 4000: 5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||||||
Introduzione aziendale
1. Certificazione
Abbiamo superato l'approvazione ISO9001: 2015, CE, SGS e il report IEC
Profilo 2. Company
Tianjin Grewin si concentra sui trasformatori per 20 anni e Conforme A ISO9001: 2015, CB, IEC CB, CE ecc. Siamo sempre molto attenti alla sua filosofia aziendale "prima qualità e onestà". Il trasformatore di corrente retrofit (split-core) della serie GWSCTC660A è stato appositamente progettato per facilitare la loro installazione in impianti a rete nuovi o già esistenti. Possono essere installati senza aprire alcun cavo o circuito della barra di distribuzione. Un resistore interno di precisione attraverso l'avvolgimento secondario del CT fornisce un 'uscita a bassa tensione di sicurezza. Può risparmiare tempo ed i costi di installazione. Ventely usato in comunicazioni, elettronica, contatori, controllo industriale, apparecchiature mediche e altri campi. Siamo anche un fornitore di contatori di potenza e di strumenti localizzatori. Il 85% dei suoi prodotti esportati in America, Europa e Asia ecc. Vi invitiamo sinceramente a unirvi a noi per creare un futuro brillante.
Entro 10 giorni lavorativi dal ricevimento del relativo pagamento anticipato o L/C.
4. Condizioni di pagamento:
(1)T/T 50% o 100% di deposito da T/T in anticipo, importo del saldo da pagare 7 Giorni prima
consegna.
(2) Da L/C irrevocabile a vista, da emettere immediatamente contro ordine confermato.
(3)pagamento tramite T/T, se l'importo dell'ordine è inferiore a 20, 000 USD.
5. Produzione

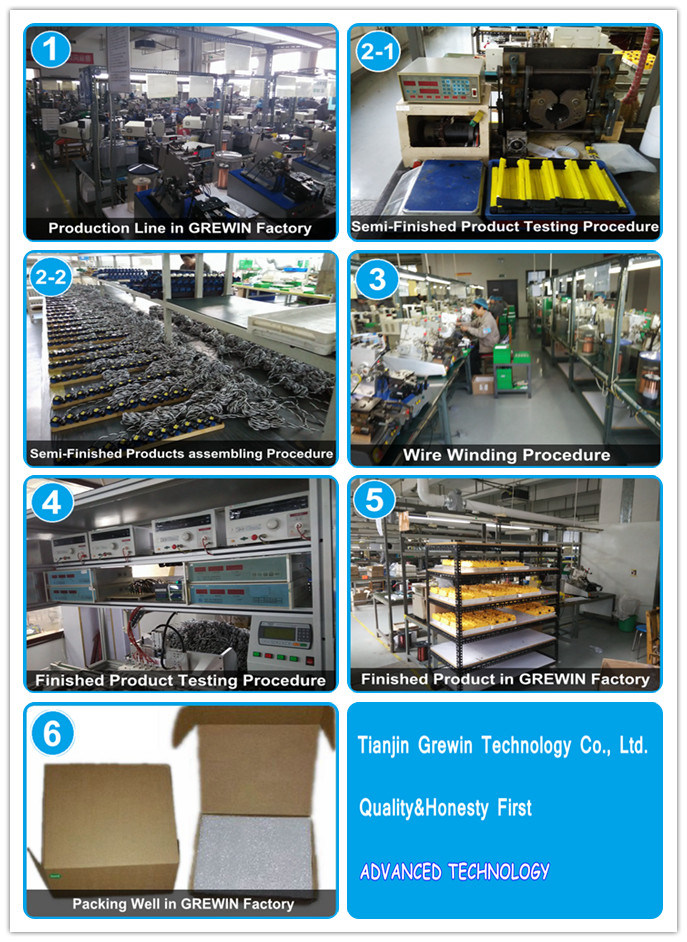

L'immagine seguente vi ha mostrato di tutta la linea di produzione di trasformatori finiti e il pacchetto con cartone standard per l'esportazione e pallet robusti:
